さくらのVPS と for Windows Server のローカル接続手順¶

[更新: 2020年10月7日]

本マニュアルでは、「さくらのVPS」と「さくらのVPS for Windows Server」をローカルで接続する方法をご案内します。

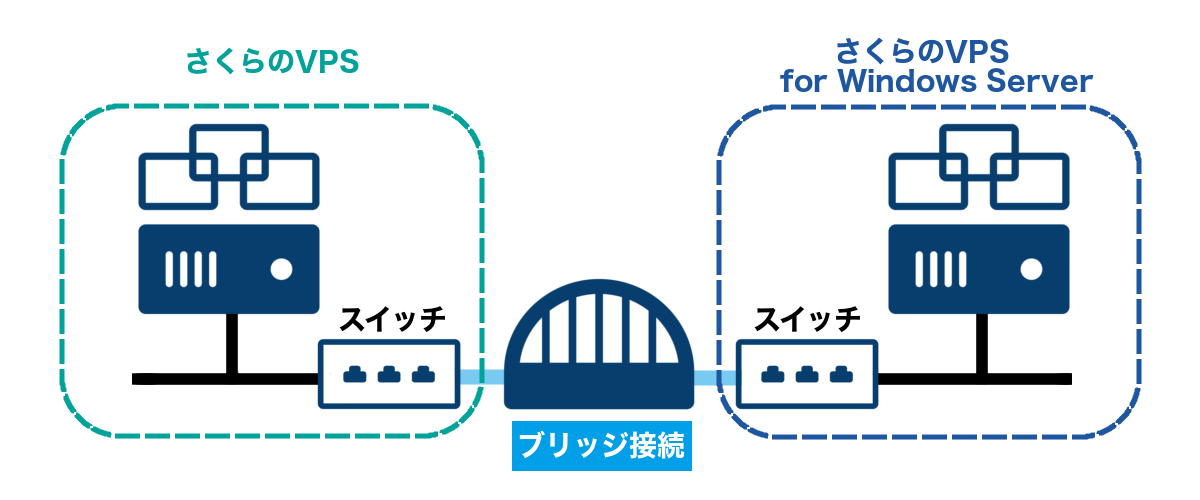

異なるサービスを接続するため、一部の接続方法では「さくらのクラウド」の「ブリッジ接続」を用います。
VPS側のスイッチ作成に追加料金は発生しませんが、さくらのクラウドのブリッジ接続は別途有料のサービスとなります。

前提条件・事前確認 ¶

接続できるさくらのVPSはV3以降（2012年3月29日以降のプランにて申し込まれたサーバー）です。
接続する対象が「さくらのVPS（石狩第1ゾーン）」と「さくらのVPS for Windows Server（石狩第1ゾーン）」の場合、ローカルネットワーク接続でご利用いただけます。
接続する対象が異なるゾーンの場合は、さくらのクラウドで提供中のオプションサービス「ブリッジ接続」が必要です。
さくらのクラウドアカウントをお持ちでない場合、新規登録の手続きを行ってください。

さくらのクラウドに新規登録してみよう(2018年2月版) – 「楽しいさくらのクラウド」(20)

事前準備 ¶

スイッチの作成 ¶

「さくらのVPS」及び「さくらのVPS for Windows Server」のご利用環境においてスイッチが未作成の場合は、以下のマニュアルをご参考いただき作成ください。

スイッチの作成と削除

サーバとスイッチの接続 ¶

作成したスイッチへサーバーを接続します。この時点ではネットワーク設定が済んでいないため、ローカル間のネットワーク疎通はありません。
接続については以下のマニュアルをご利用ください。
ローカルネットワーク接続

さくらのクラウドブリッジ接続の設定 ¶

ブリッジの作成 ¶

ここでは先に作成した異なる環境のスイッチを接続するためにブリッジを作成します。
「さくらのクラウド」コンパネの操作になります。

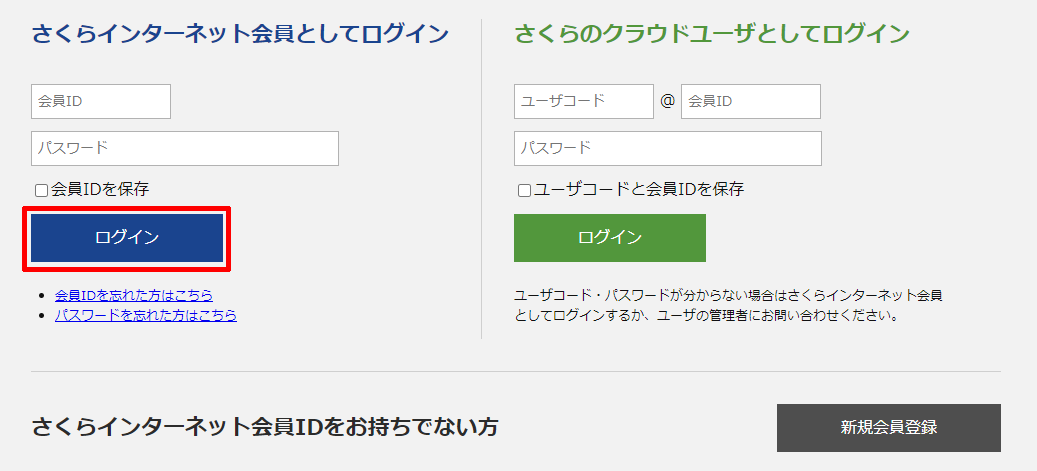

「さくらのクラウド」のログイン画面からさくらのクラウドユーザとしてログインします。

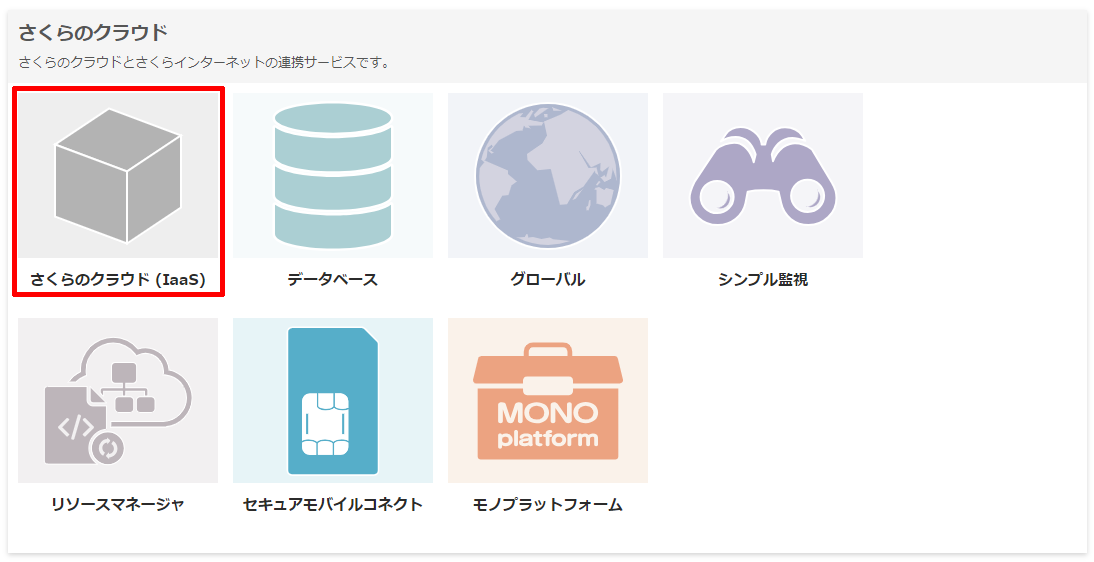

「さくらのクラウド（IaaS）」のアイコンをクリックします。

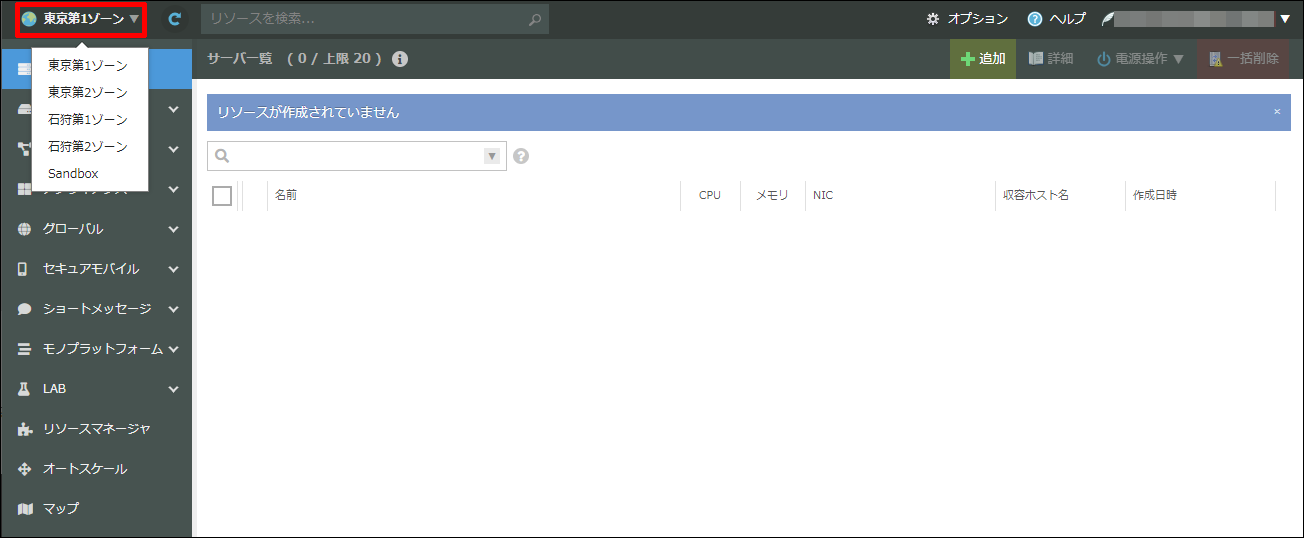

ブリッジを作成するゾーンを選択します。（「東京第1ゾーン/石狩第2ゾーン」からお客様の任意のゾーンをご選択ください）

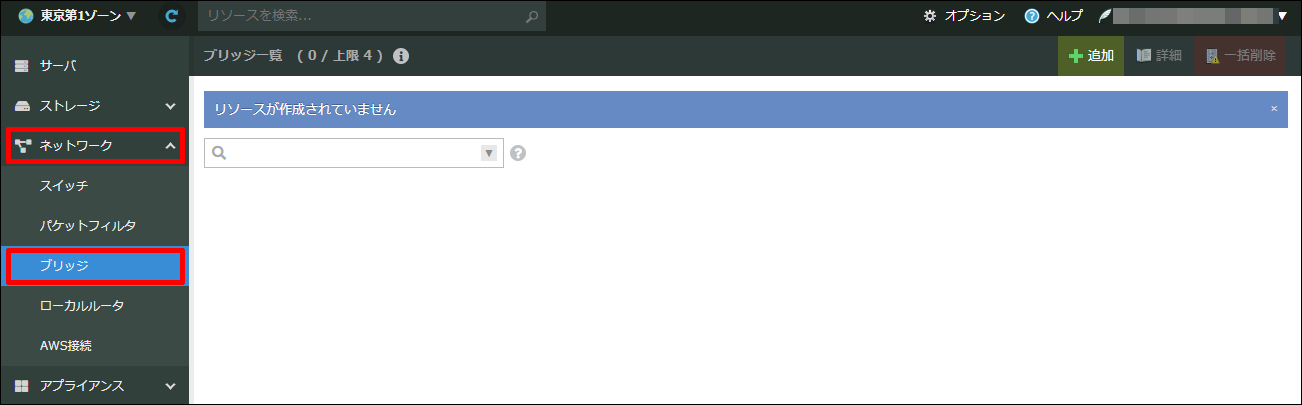

「ネットワーク」から「ブリッジ」をクリックします。

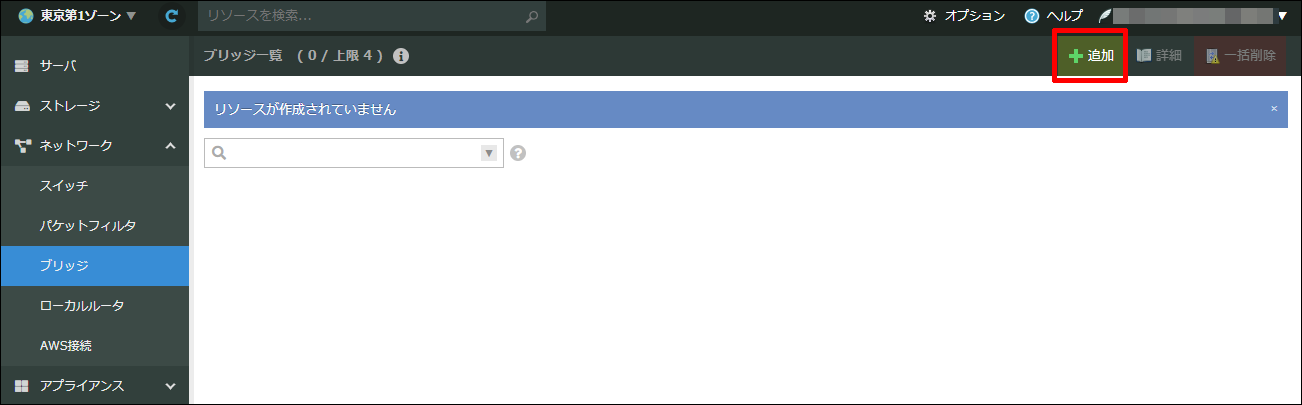

「+追加」をクリックします。

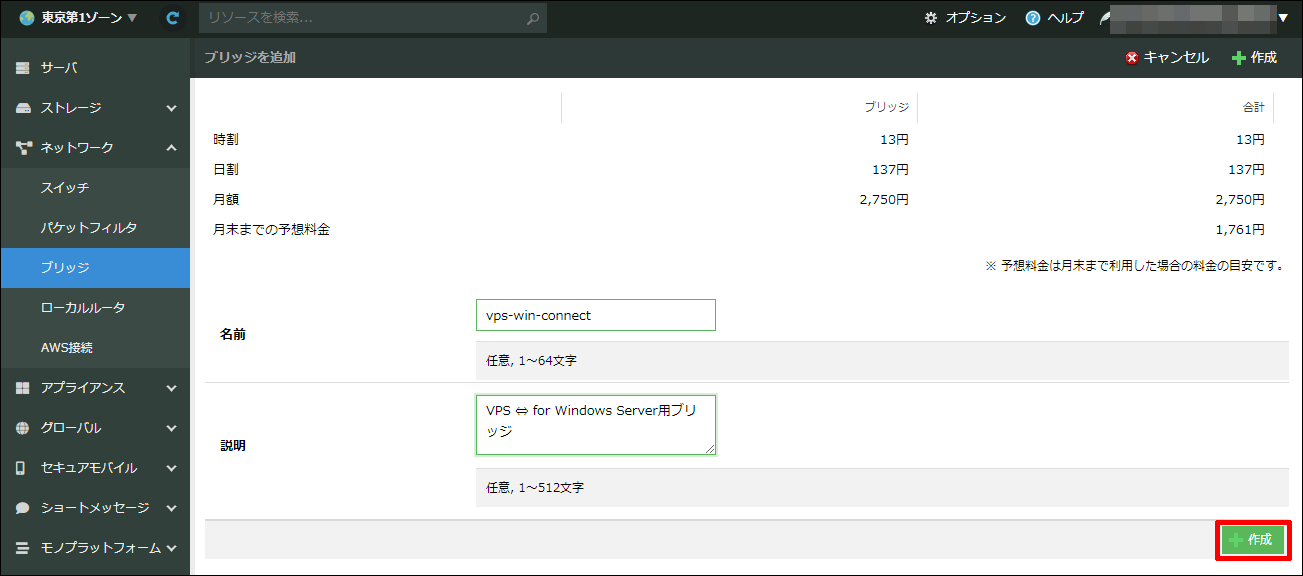

「名前」と「説明」を入力（どちらも任意）して、下部の「+作成」をクリックします。

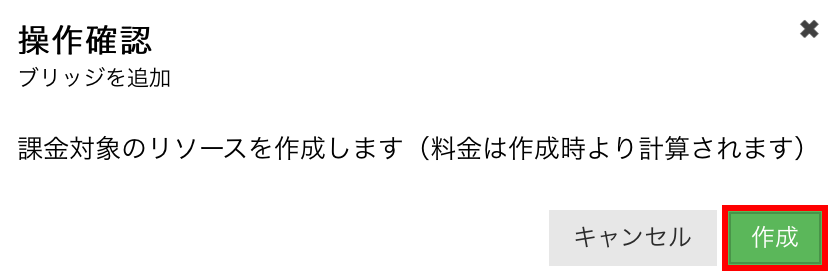

確認画面が表示されますので「作成」をクリックします。

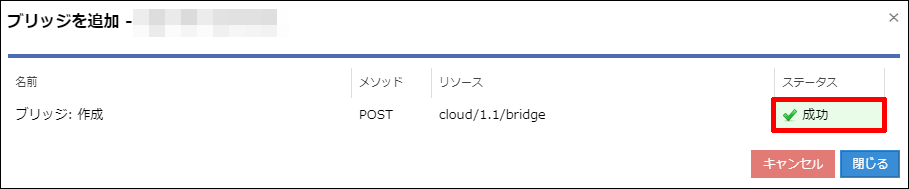

ステータスが「成功」になれば、ブリッジの作成は完了です。「閉じる」をクリックして作成作業を終了します。

ブリッジにスイッチを接続する ¶

ブリッジを作成したゾーンを選択します。

「ネットワーク」から「ブリッジ」をクリックします。

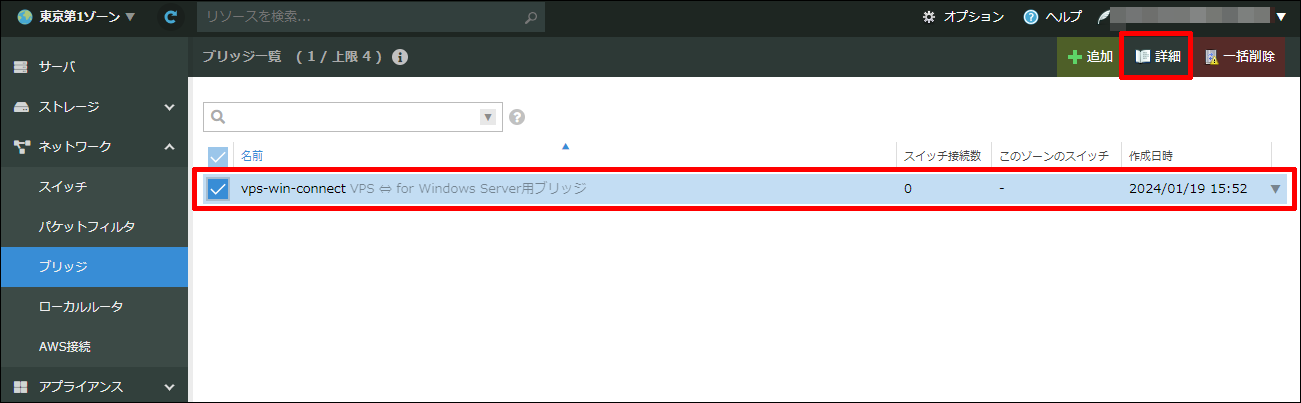

スイッチを接続するブリッジを選択し、「詳細」をクリックします。

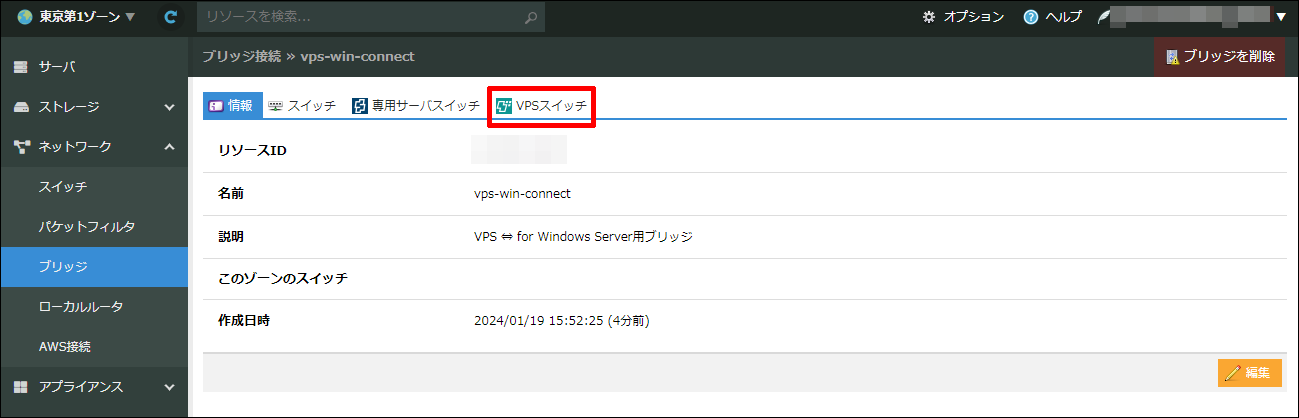

「VPSスイッチ」をクリックします。

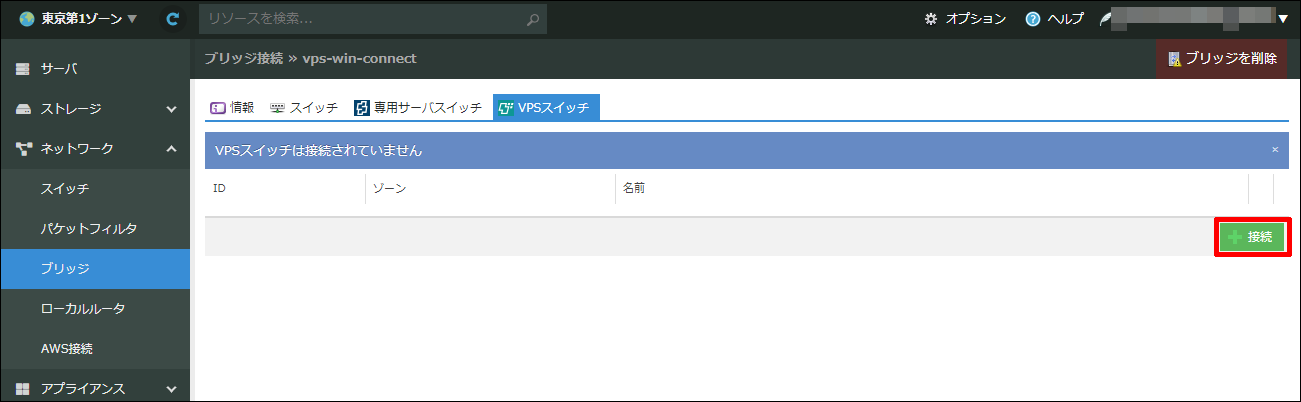

「+接続」をクリックします。

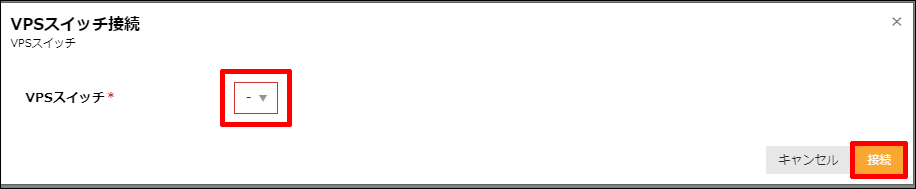

事前準備で作成したVPS側のスイッチを「-▼」から選択して、右下の「接続」をクリックします。

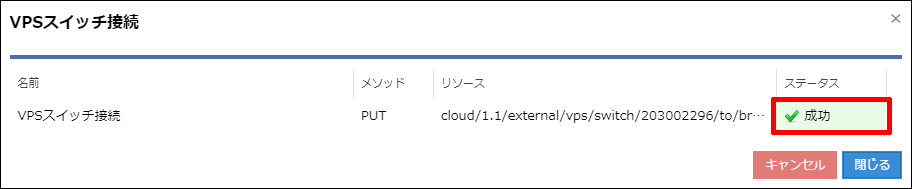

ステータスが「成功」になれば接続完了です。同様の操作で「さくらのVPS」と「さくらのVPS for Windows Server」の両スイッチをブリッジに接続してください。

サーバーの設定 ¶

「さくらのVPS」、及び「さくらのVPS for Windows Server」の設定を行います。コントロールパネルのVNCコンソールやリモートデスクトップ等でサーバーにログインします。

ネットワークインターフェースへのローカルIPアドレス設定 ¶

VNCコンソール等でサーバーにログインし、コマンドによる編集や設定ファイルの編集・新規作成を行います。

さくらのVPS の場合¶

【設定例】

ネットワークインターフェース（eth1/ens4）にローカルIPアドレス「192.168.1.1」とネットマスク「255.255.255.0」を設定する。

[CentOS 6]
設定ファイルを編集（または新規作成）する
$ vi /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE="eth1"
IPADDR="192.168.1.1"
NETMASK="255.255.255.0"
ONBOOT="yes"
TYPE="Ethernet"
設定を反映させる
$ ifup eth1
反映後の確認方法
$ ifconfig eth1
eth1 Link encap:Ethernet HWaddr XX:XX:XX:XX:XX:XX
     inet addr:192.168.1.1 Bcast:192.168.1.255 Mask:255.255.255.0

[CentOS 7]
NICの確認
$ nmcli device show eth1
GENERAL.DEVICE: eth1
GENERAL.TYPE: ethernet
GENERAL.HWADDR: XX:XX:XX:XX:XX:XX
GENERAL.MTU: 1500
GENERAL.STATE: 30 (disconnected) ←デバイスが切断された状態
GENERAL.CONNECTION: --
GENERAL.CON-PATH: --
WIRED-PROPERTIES.CARRIER: on
NICを接続する
$ nmcli connection add type ethernet ifname eth1 con-name eth1
NICにローカルIPアドレスを追加する
$ nmcli connection modify eth1 ipv4.method manual ipv4.addresses "192.168.1.1/24" ipv6.method "ignore"
追加後の確認方法
$ nmcli device show eth1
GENERAL.DEVICE: eth1
GENERAL.TYPE: ethernet
GENERAL.HWADDR: XX:XX:XX:XX:XX:XX
GENERAL.MTU: 1500
GENERAL.STATE: 100 (connected) ←デバイスが接続された状態
GENERAL.CONNECTION: eth1
GENERAL.CON-PATH: /org/freedesktop/NetworkManager/ActiveConnection/XX
WIRED-PROPERTIES.CARRIER: on
IP4.ADDRESS[1]: 192.168.1.1/24 ←ローカルIPアドレスが設定されている
IP4.GATEWAY: --
IP6.GATEWAY: --

[Ubuntu 16.04]
NICに割り当てられたインターフェース名称を確認する
$ ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
  inet 127.0.0.1/8 scope host lo
  valid_lft forever preferred_lft forever
2: ens3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
 link/ether 9c:a3:ba:01:ad:c4 brd ff:ff:ff:ff:ff:ff
 inet XXX.XXX.XXX.XXX/23 brd 160.16.51.255 scope global ens3
 valid_lft forever preferred_lft forever
3: ens4: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
 link/ether 9c:a3:ba:03:34:64 brd ff:ff:ff:ff:ff:ff
4: ens5: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
 link/ether 9c:a3:ba:04:bb:04 brd ff:ff:ff:ff:ff:ff
設定ファイルを編集する
$ sudo vi /etc/network/interfaces
auto ens4
iface ens4 inet static
        address 192.168.1.1
        netmask 255.255.255.0
設定を反映させる
$ sudo ifup ens4
反映後の確認方法
$ ip address show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1
 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
 inet 127.0.0.1/8 scope host lo
 valid_lft forever preferred_lft forever
2: ens3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
 link/ether 9c:a3:ba:01:ad:c4 brd ff:ff:ff:ff:ff:ff
 inet XXX.XXX.XXX.XXX/23 brd 160.16.51.255 scope global ens3
 valid_lft forever preferred_lft forever
3: ens4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
 link/ether 9c:a3:ba:03:34:64 brd ff:ff:ff:ff:ff:ff
 inet 192.168.1.1/24 brd 192.168.1.255 scope global ens4
 valid_lft forever preferred_lft forever
4: ens5: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
 link/ether 9c:a3:ba:04:bb:04 brd ff:ff:ff:ff:ff:ff

さくらのVPS for Windows Server の場合¶

【設定例】

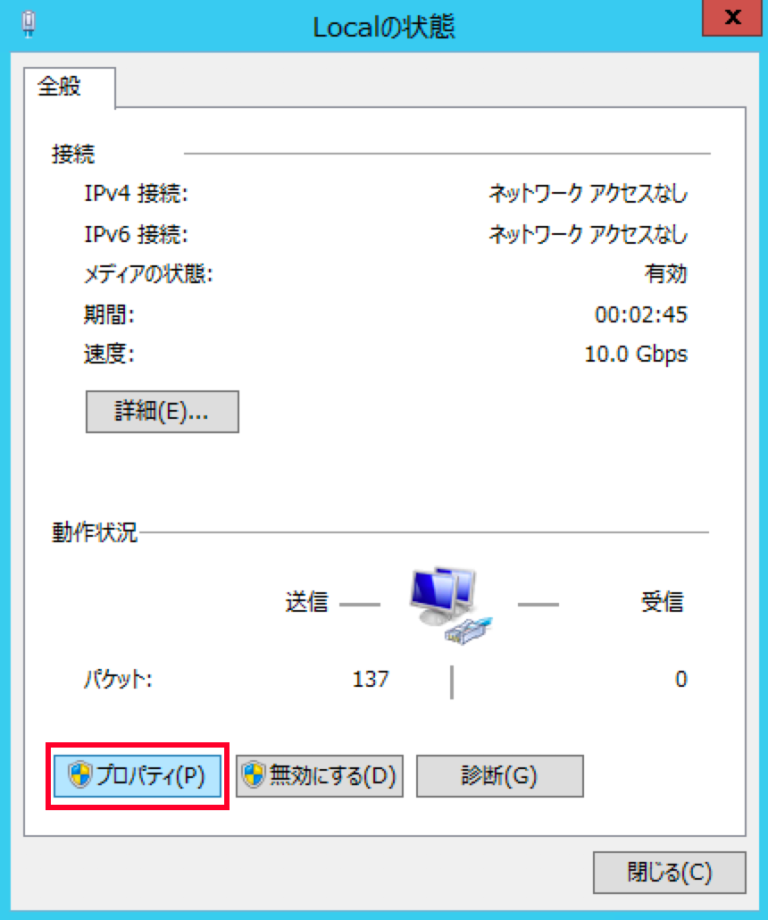

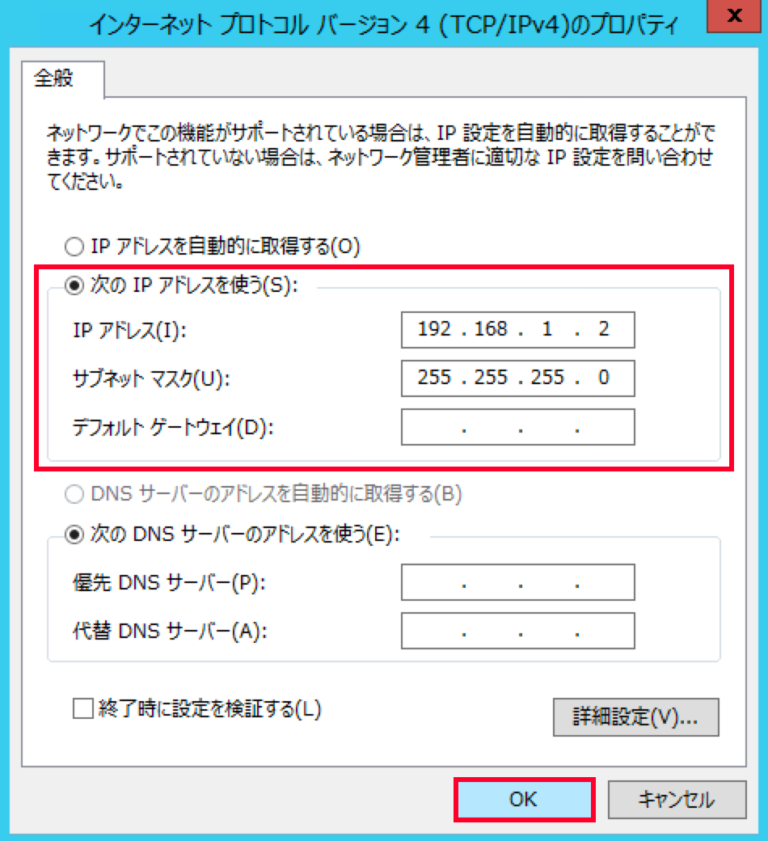

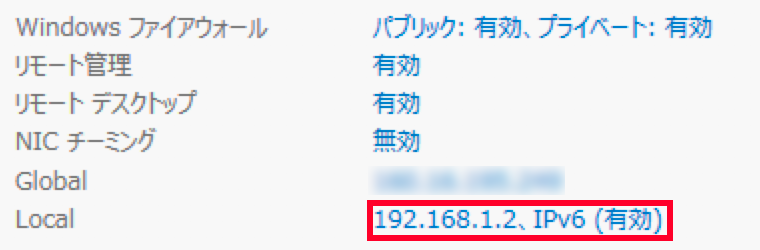

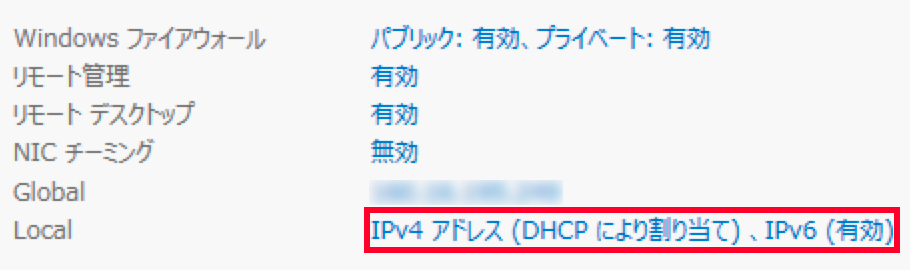

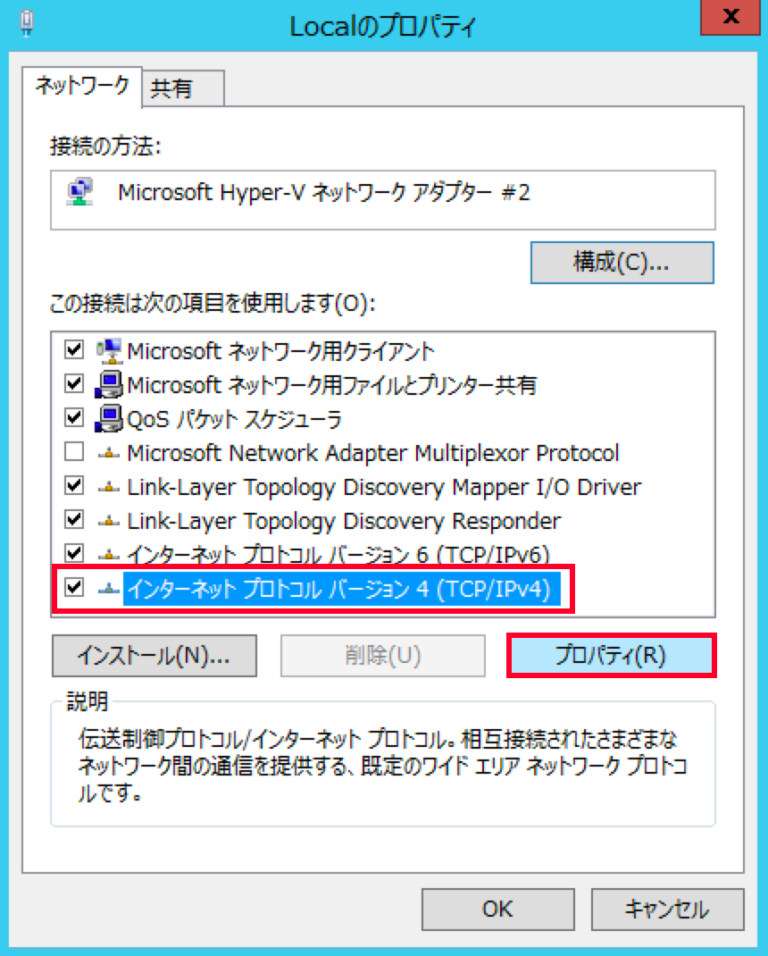

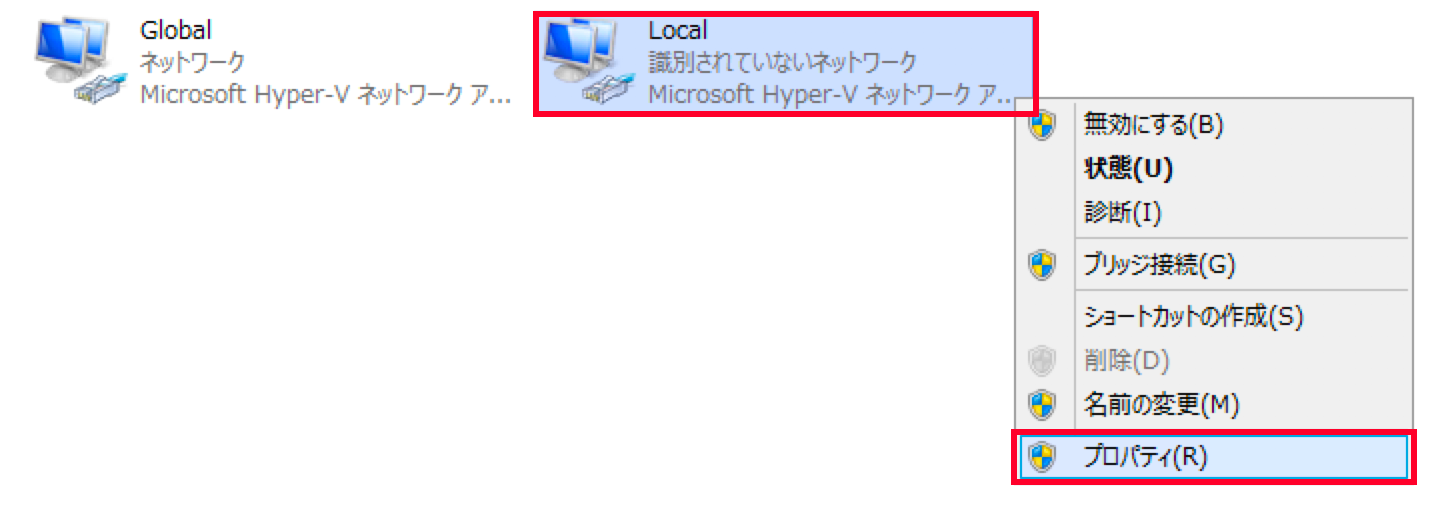

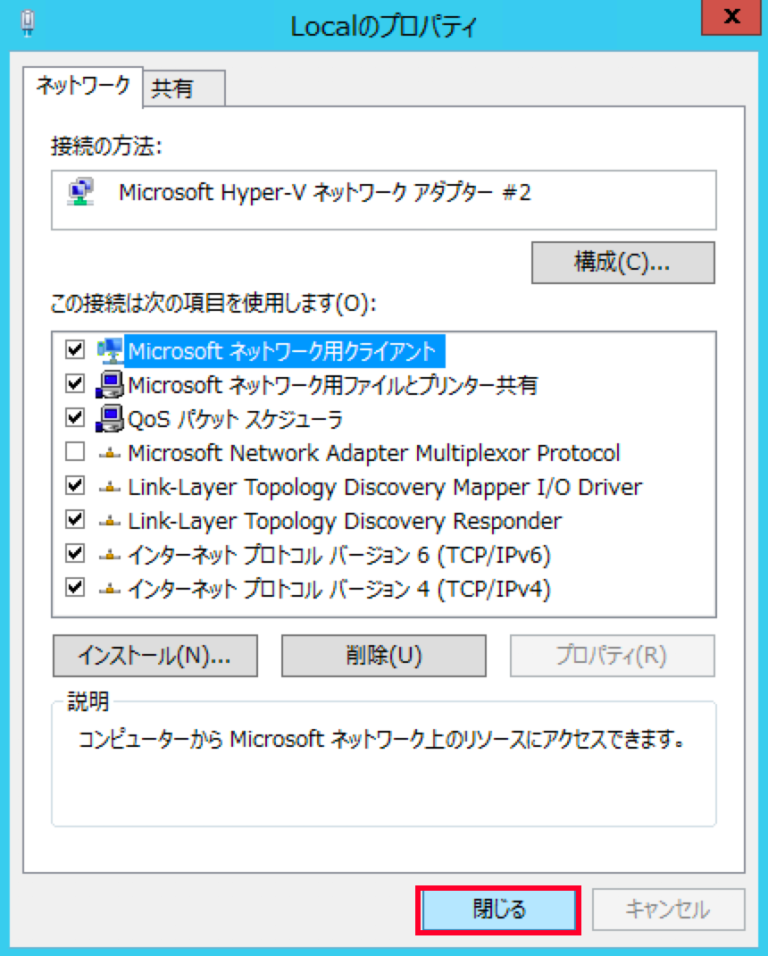

ネットワーク接続の「Local」にローカルIPアドレス「192.168.1.2」とネットマスク「255.255.255.0」を設定する。

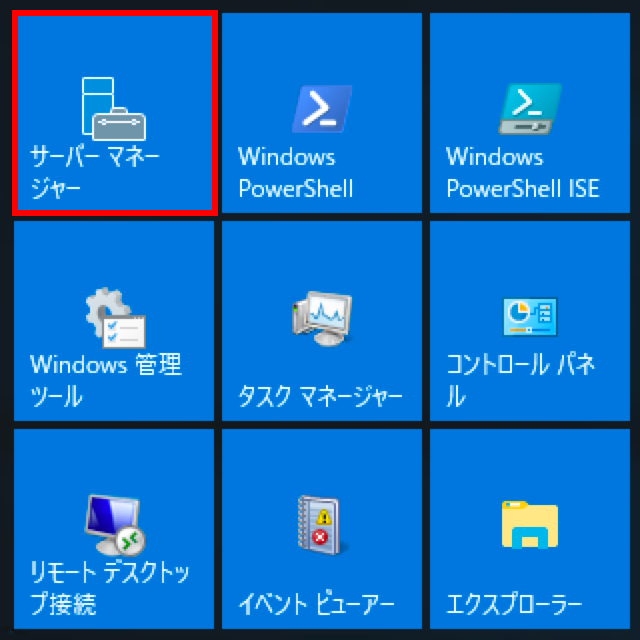

「サーバー マネージャー」を起動します。

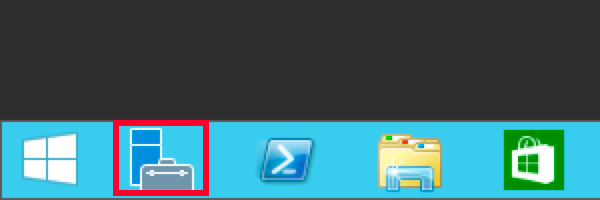

Windows Server 2012R2 Standard Edition では「サーバー マネージャー」をクリックして起動します。
