リモートアクセス(VPN)設定

[更新: 2017年06月22日]

VPCルータのリモートアクセス(VPN)設定の設定方法についての説明です。

1. リモートアクセス(VPN)機能の概要

リモートアクセス(VPN)は、VPCルータを介して外部ネットワークからプライベートネットワーク側(VPCネットワーク側)へ安全な経路で接続するための機能です。

現在VPCルータで対応しているVPNプロトコルは以下のとおりです。

・PPTP
・L2TP/IPsec

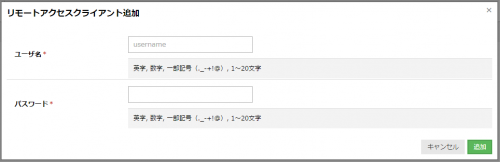

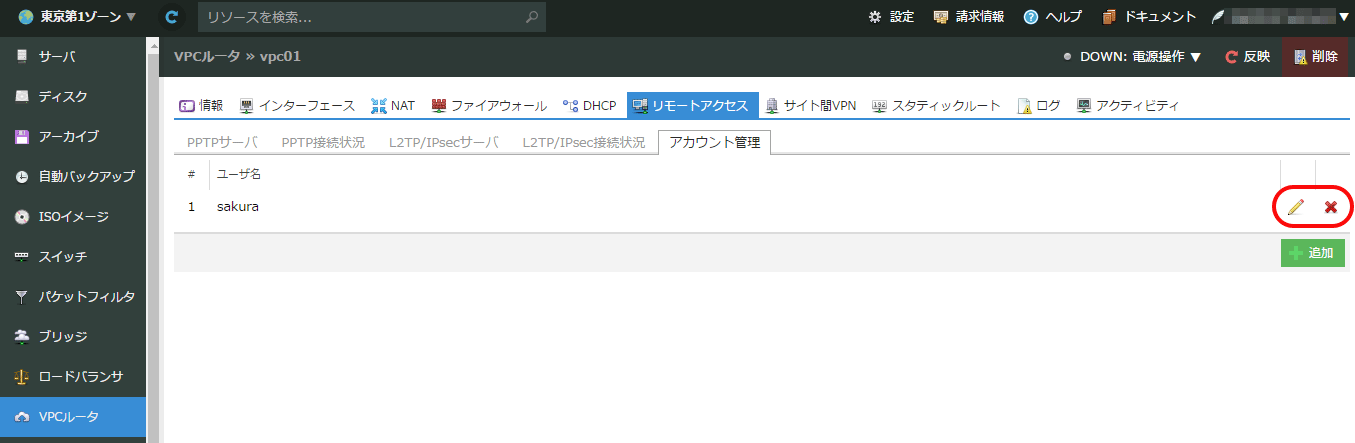

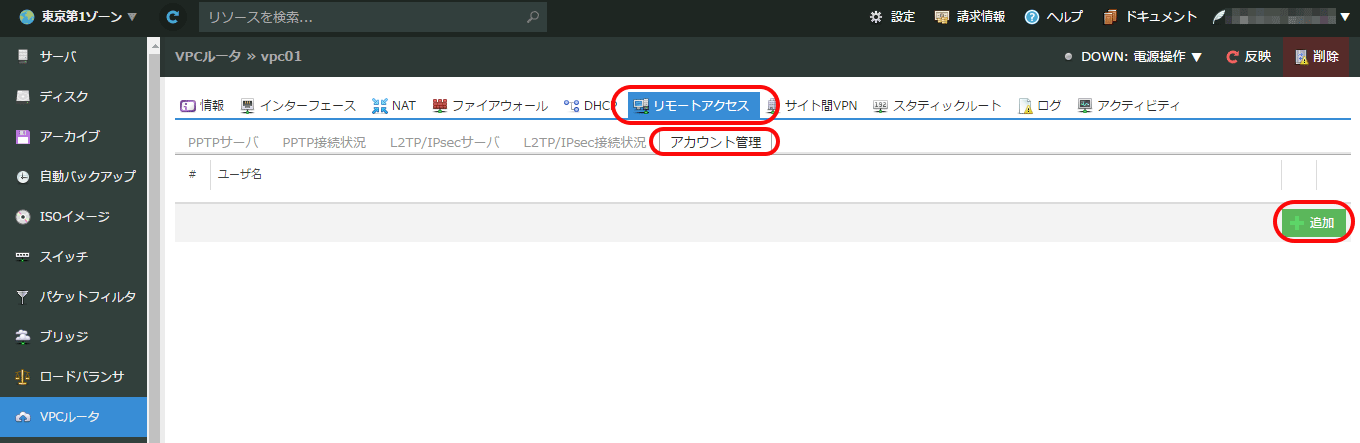

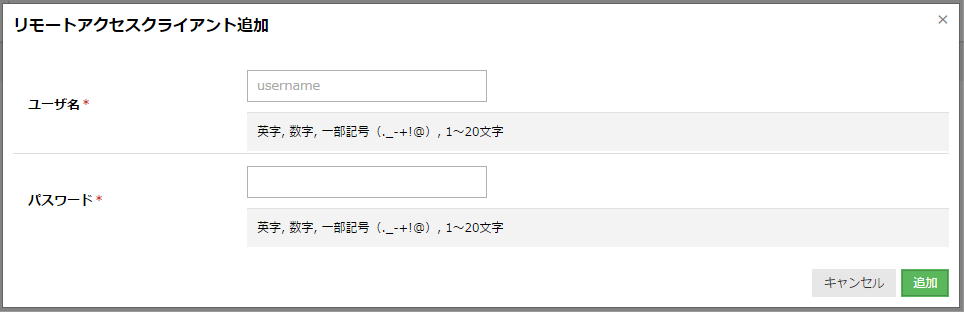

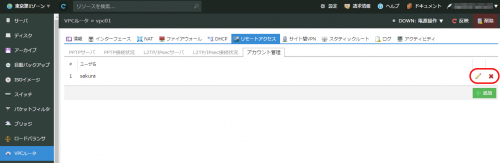

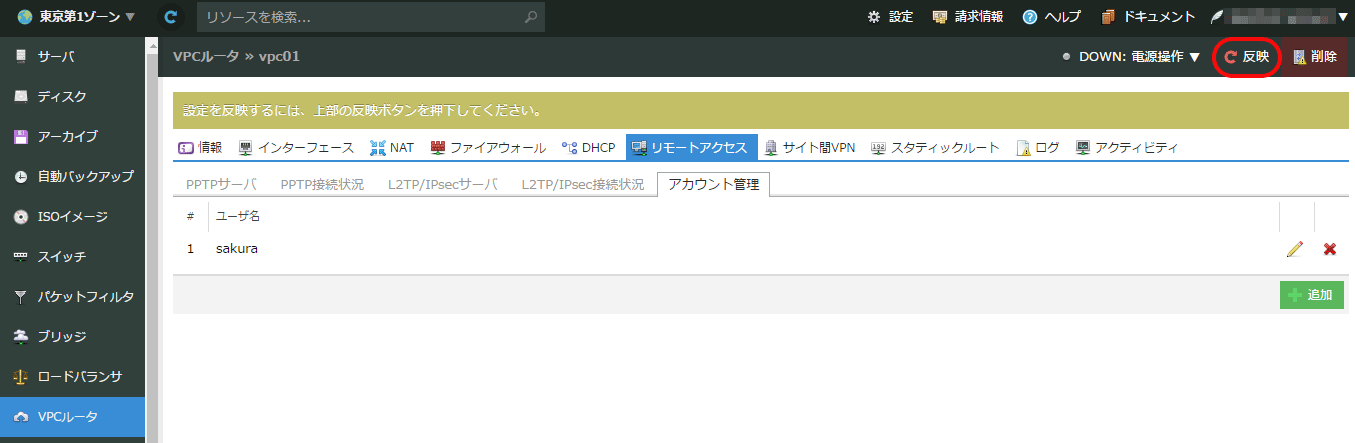

また、「アカウント管理」画面より、外部からプライベートネットワーク側(VPCネットワーク側)に接続する際に使用するアカウントを最大100個まで設定することができます。

PPTP仕様

リモートアクセスのPPTP機能の仕様は以下の通りです。対向側でこの仕様に対応した機器やソフトウェア(Windows, Mac OS X, iOS, Androidなど)を使用することにより、PPTP機能を使用することができます。

プロトコル(ポート)	GRE(47),　TCP(1723)
PPP認証プロトコル	MS-CHAPv2
PPP認証方法	ユーザ名,　パスワード

※GREが透過できない環境では使用できません

L2TP/IPsec仕様

リモートアクセスのL2TP/IPsec機能の仕様は以下の通りです。対向側でこの仕様に対応した機器やソフトウェア(Windows, Mac OS X, iOS, Androidなど)を使用することにより、L2TP/IPsec機能を使用することができます。

プロトコル(ポート)	UDP(500),　ESP(50) ※NAT-T利用時はUDP(500), UDP(4500)
PPP認証プロトコル	MS-CHAPv2
PPP認証方法	ユーザ名,　パスワード
L2TPトンネル認証	なし
L2TPキープアライブ	有効
L2TPキープアライブインターバル	10秒 (リトライ3回)
L2TPトンネル切断タイマ	なし
IPsec認証方法	Pre-Shared Key(事前共有鍵)
暗号アルゴリズム	AES256, 3DES
暗号利用モード	CBC
ハッシュアルゴリズム	SHA
メッセージ認証符号	HMAC
PFS(Perfect Forward Secrecy)	無効
DH(Diffie-Hellman)グループ	MODP1024 (グループ2)
ISAKMP SAの寿命	28800秒
IPsec SAの寿命	1800秒
交換モード(exchange mode)	アグレッシブ(Aggressive)モード
IKEフェーズ1 ID	VPCルータのグローバルIPアドレス
IKEフェーズ2 ID	なし
Vendor ID	受け付けない / 送信しない
IKEキープアライブ(DPD)	無効

2. PPTPサーバ設定

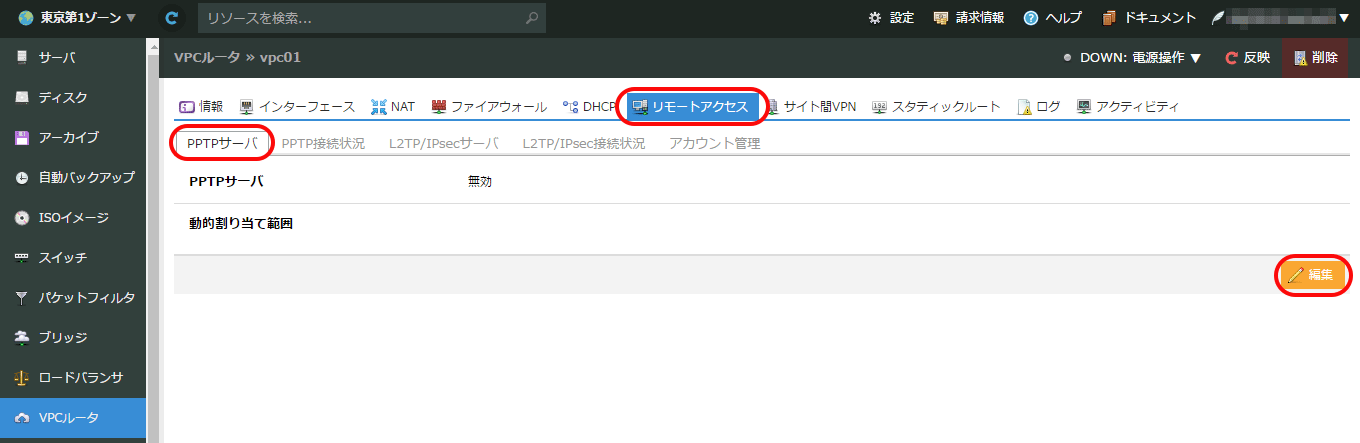

設定したいVPCルータの設定画面より、「リモートアクセス」タブ→「PPTPサーバ」タブを選択します。PPTPサーバ機能の設定状況が表示されるので、変更する場合は「編集」ボタンをクリックします。

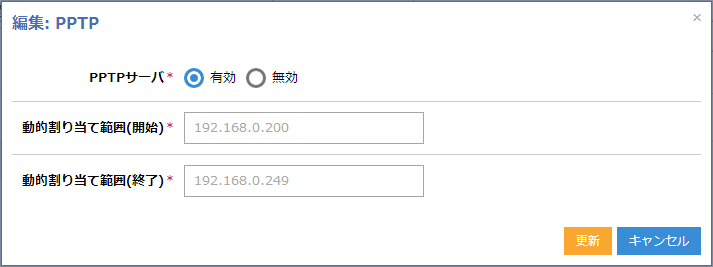

PPTPサーバ機能の設定画面が表示されるので、各項目を選択・入力します。

PPTPサーバ	PPTPサーバ機能を「有効」または「無効」から選択 ※「有効」選択時に以下の2つの設定項目が表示されます
動的割り当て範囲(開始)	PPTPクライアントに割り当てるIPアドレス範囲の開始IPアドレスを入力
動的割り当て範囲(終了)	PPTPクライアントに割り当てるIPアドレス範囲の終了IPアドレスを入力

※いずれも入力必須項目となります
※動的割り当て範囲は、いずれかのプライベートインターフェースに設定したIPアドレス帯に含まれている必要があります

「反映」ボタンをクリックします。

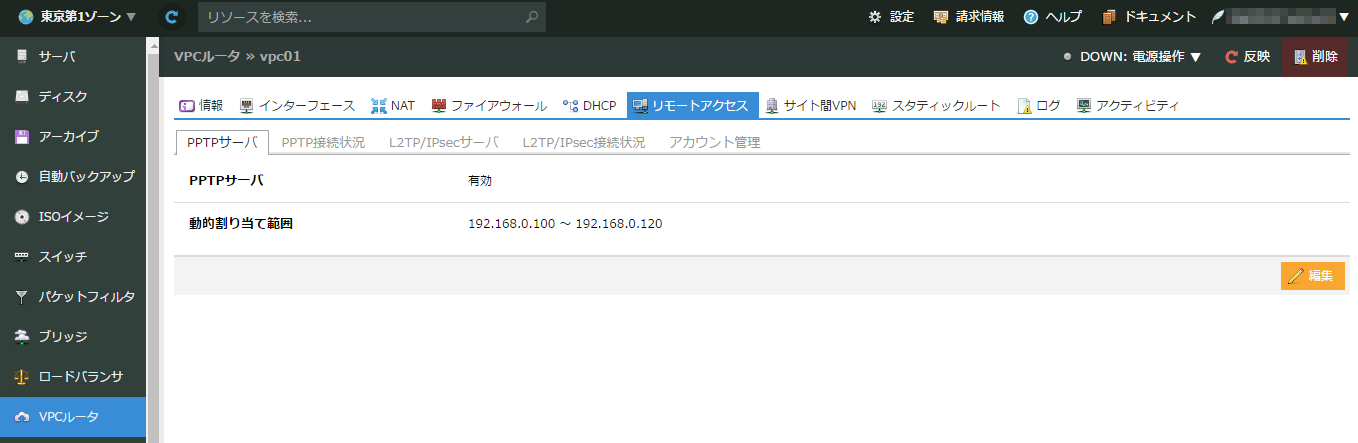

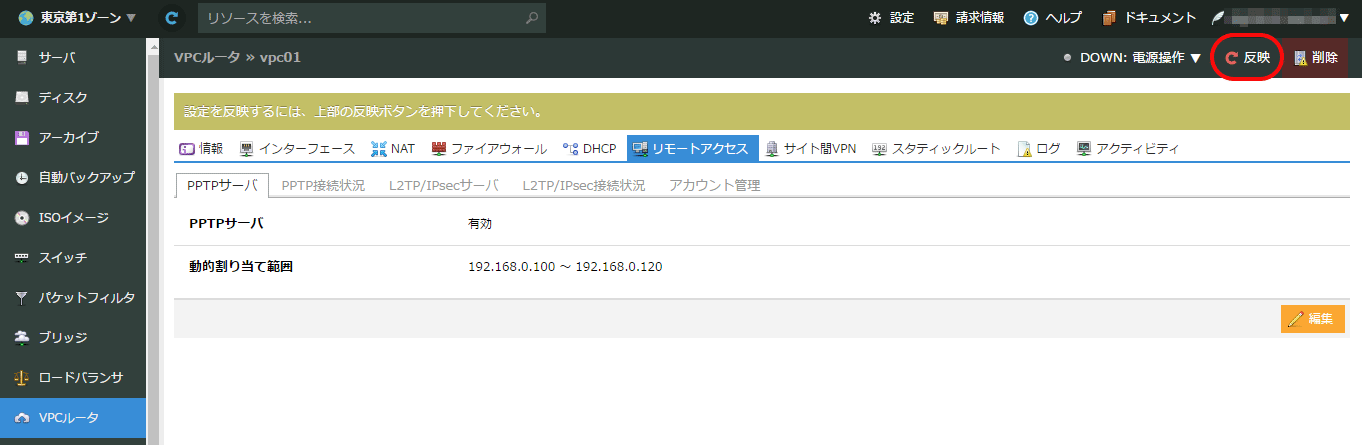

設定が完了すると、PPTPサーバの設定状況画面に反映されます。

※PPTP設定の追加・変更・削除を行った場合、「反映」ボタンをクリックしVPCルータ側への設定反映が必要となります(VPCルータが起動状態の場合でも、電源をシャットダウンすることなく「反映」ボタンのクリックで設定が反映されます)。
※スタンダードプランではグローバルインターフェースに割り当てられたIPアドレスに、プレミアムプランではグローバルインターフェースに設定した仮想IPアドレスにPPTP接続を行ってください

3. L2TP/IPsecサーバ設定

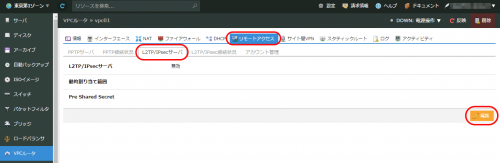

設定したいVPCルータの設定画面より、「リモートアクセス」タブ→「L2TP/IPsecサーバ」タブを選択します。L2TP/IPsecサーバ機能の設定状況が表示されるので、変更する場合は「編集」ボタンをクリックします。

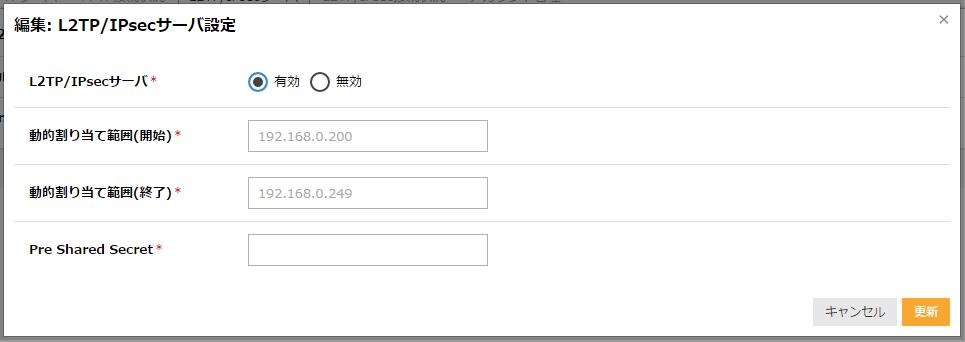

L2TP/IPsecサーバ機能の設定画面が表示されるので、各項目を選択・入力します。

L2TP/IPsecサーバ	L2TP/IPsecサーバ機能を「有効」または「無効」から選択 ※「有効」選択時に以下の3つの設定項目が表示されます
動的割り当て範囲(開始)	L2TP/IPsecクライアントに割り当てるIPアドレス範囲の開始IPアドレスを入力
動的割り当て範囲(終了)	L2TP/IPsecクライアントに割り当てるIPアドレス範囲の終了IPアドレスを入力
Pre Shared Secret	Pre Shared Keyに設定したい文字列を入力 (*1)

*1 使用可能な文字はアルファベット(大文字, 小文字)・数字・アンダースコア(_)の組み合わせとなります。文字数は1～40文字となります。

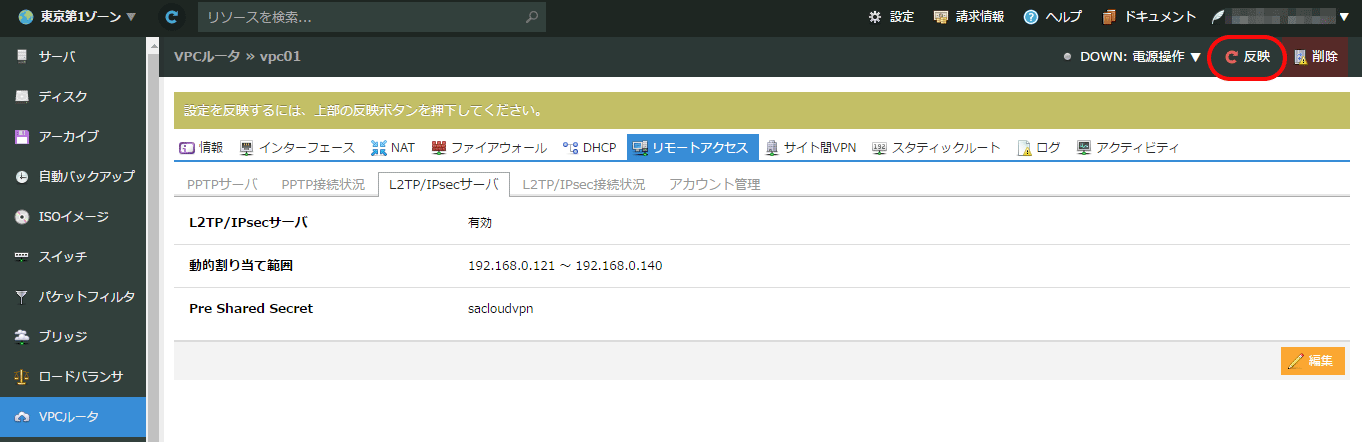

「反映」ボタンをクリックします。

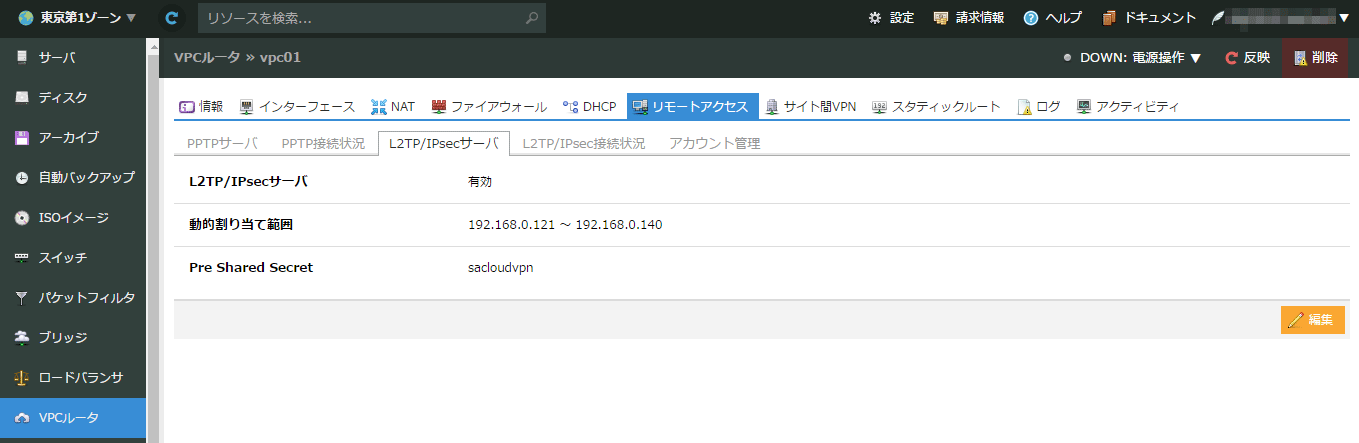

設定が完了すると、L2TP/IPsecサーバの設定状況画面に反映されます。

※L2TP/IPsecサーバ設定の追加・変更・削除を行った場合、「反映」ボタンをクリックしVPCルータ側への設定反映が必要となります(VPCルータが起動状態の場合でも、電源をシャットダウンすることなく「反映」ボタンのクリックで設定が反映されます)。
※スタンダードプランではグローバルインターフェースに割り当てられたIPアドレスに、プレミアムプランではグローバルインターフェースに設定した仮想IPアドレスにL2TP/IPsec接続を行ってください
